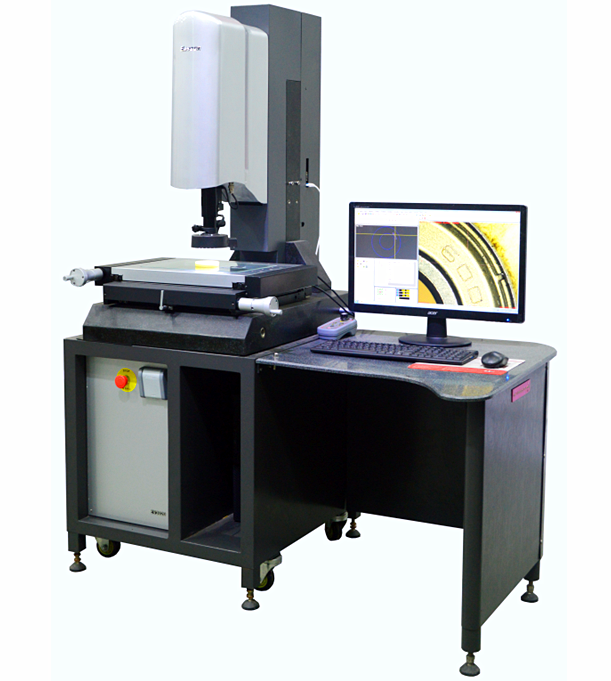

Product Center半自動高清影像測量儀

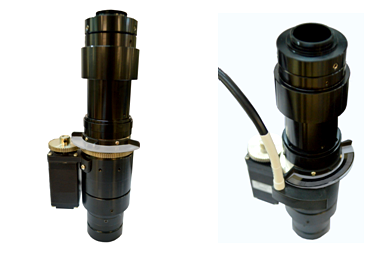

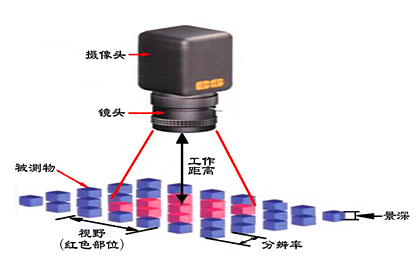

| 產品特點 : ? 機身主體采用高精密天然花崗巖，具有穩定的溫度特性和抗時效變形能力，保證測量的穩定性及長期使用的精度。 標配F-1高精度全閉環自動變倍光學鏡頭，高性能，超低畸變，保證測量的精確度。 高精度全閉環自動變倍光學鏡頭 ? 遠心光學原理：采用平行光路徑光學設計，物體影像的尺寸不會隨著與鏡頭的距離而改變，造成透視的效果產生額外的測量誤差。 自動變倍光學遠心鏡頭（Telecentric），主要是為糾正傳統鏡頭的視差而特殊設計的鏡頭，它可以在一定的物距范圍內，使得到的圖像放大倍率不會隨物距的變化而變化，這對被測物不在同一物面上的情況是非常重要的應用。 | |||||
產品規格： ? 量測行程(X,Y,Z) ：250 mm×150 mm×150mm ? 分辨率：0.00001mm（絕對式光柵） ? X、Y軸線性精度：U= ( 2.5+L/200 )μm ? 重復精度：±0.002 mm ? 載物臺尺寸：420 mm×250 mm ? 玻璃臺尺寸：290 mm×190 mm ? 承載重量：20 kg ? 工件限高：150mm ? 光學放大倍率0.75×-4.5× ? 影像系統：130萬工業高清數字彩色攝像機 ? 電控系統：AR-3影像測量機以太網絡控制系統 ? 傳動方式：光桿傳動＋雙導軌 ? 物鏡：怡信自主研制F-1高精度全閉環,環型光柵,自動變倍,自動對焦,光學遠心鏡頭 ? 操作方式：X、Y 手輪＋快移 Z電動 ? 主機外形尺寸：650 mm×650 mm×665 mm ? 整機外形尺寸：1350 mm×800 mm×1520 mm
|
| |||||
