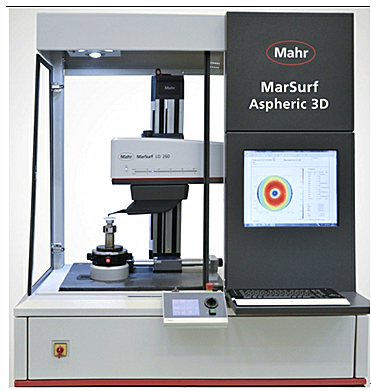

Product Center馬爾粗糙度輪廓儀LD 260
| 產品特點 : l 高速移動和定位 l 130mm/260mm長測量行程以及大測頭測量范圍 l 創新測針系統以及仿生學測臂設計 l 磁性的測臂夾持裝置和測臂識別裝置 l 粗糙度和輪廓度二合一 l 基于友好服務理念的模塊化設計 | |||||
 |
| |||||
技術參數: 水平軸的特征： ? 行程長度(Lt)：0. mm to 260 mm ? 定位速度：0.02 mm/s 到 200 mm/s ? 測量速度：0.02 mm/s 到 10 mm/s; 粗糙度測量 推薦速度0.1 mm/s至0.5 mm/s ? X方向取樣間距：0.05 μm至30 μm,可調整 ? 每次測量最多測量點：5200000點 ? 分辨率：0.8 nm ? X軸測量的不確定度：± (0.2+l/1000) μm; l 單位 mm 測頭系統特征： ? 測頭測量范圍：26 mm (200 mm測臂) ? 分辨率：0.8mm ? 測量力：0.5 mN to 30 mN, 可通過軟件設置 殘余誤差 Rz0, Rq0： ? vt = 0.1 mm / s時的殘余誤差：Rz0≤ 20 nm Rq0≤ 1 nm, typical 輪廓： ? 距離測量顯示誤差：± (1.0+l / 150) μm; l 單位 mm ? 半徑測量顯示誤差：(R ≤ 10 mm) ± 1 μm (10 mm < R ≤ 300 mm) ± 0.17 + (R/ 12) μm (R > 300 mm) ± (-18 + R / 7) μm |   | |||||
|
|
|
| |||
